Termowizja z drona badania termowizyjne budynków i instalacji
Kamera radiometryczna na dronie pokazuje, gdzie budynek traci ciepło, a instalacja się przegrzewa. Cała bryła, dach albo odcinek sieci w jednym przelocie.
Wykonujemy termowizję z drona budynków i dachów, domowych instalacji fotowoltaicznych, infrastruktury energetycznej, masztów i kominów przemysłowych oraz sieci ciepłowniczych. Pracujemy kamerą radiometryczną 640 × 512 px na dronie DJI Matrice 4T, która mierzy temperaturę z dokładnością ±2 °C i wychwytuje różnice od 0,05 °C. Zdjęcia i filmy możemy przesłać od razu po locie, a raport z badania termowizyjnego przekazujemy do 3 dni.
Każdy obiekt oddaje ciepło, a kamera termowizyjna zamienia to promieniowanie w obraz. Kamera radiometryczna idzie krok dalej: zapisuje temperaturę każdego punktu zdjęcia, więc z termogramu można odczytać wartość w dowolnym miejscu, także po zakończeniu lotu.
Termowizja z drona łączy ten pomiar z widokiem z góry. Z jednego przelotu obejmujemy całą bryłę budynku, całą połać dachu albo cały odcinek instalacji, bez rusztowania, bez podnośnika i bez przerywania pracy obiektu. Anomalia, czyli miejsce wyraźnie cieplejsze lub chłodniejsze od otoczenia, wskazuje punkt, który wymaga sprawdzenia.
Pracujemy kamerą radiometryczną o rozdzielczości 640 × 512 pikseli, zintegrowaną z dronem DJI Matrice 4T. Kamera mierzy temperaturę bezwzględną z dokładnością ±2 °C, a różnicę między sąsiadującymi elementami wychwytuje już na poziomie 0,05 °C. To właśnie ta druga wartość decyduje o tym, czy drobna anomalia będzie widoczna. Równolegle wykonujemy zdjęcia w świetle dziennym, więc każdy termogram ma swoje zwykłe ujęcie tego samego miejsca.
Termowizja dronem nie zastępuje wiedzy o budynku, tylko ją porządkuje. Dlatego każdy termogram opisujemy: co przedstawia, gdzie leży anomalia i jaką ma temperaturę względem otoczenia. Dzięki temu raport czyta się bez specjalistycznego oprogramowania.

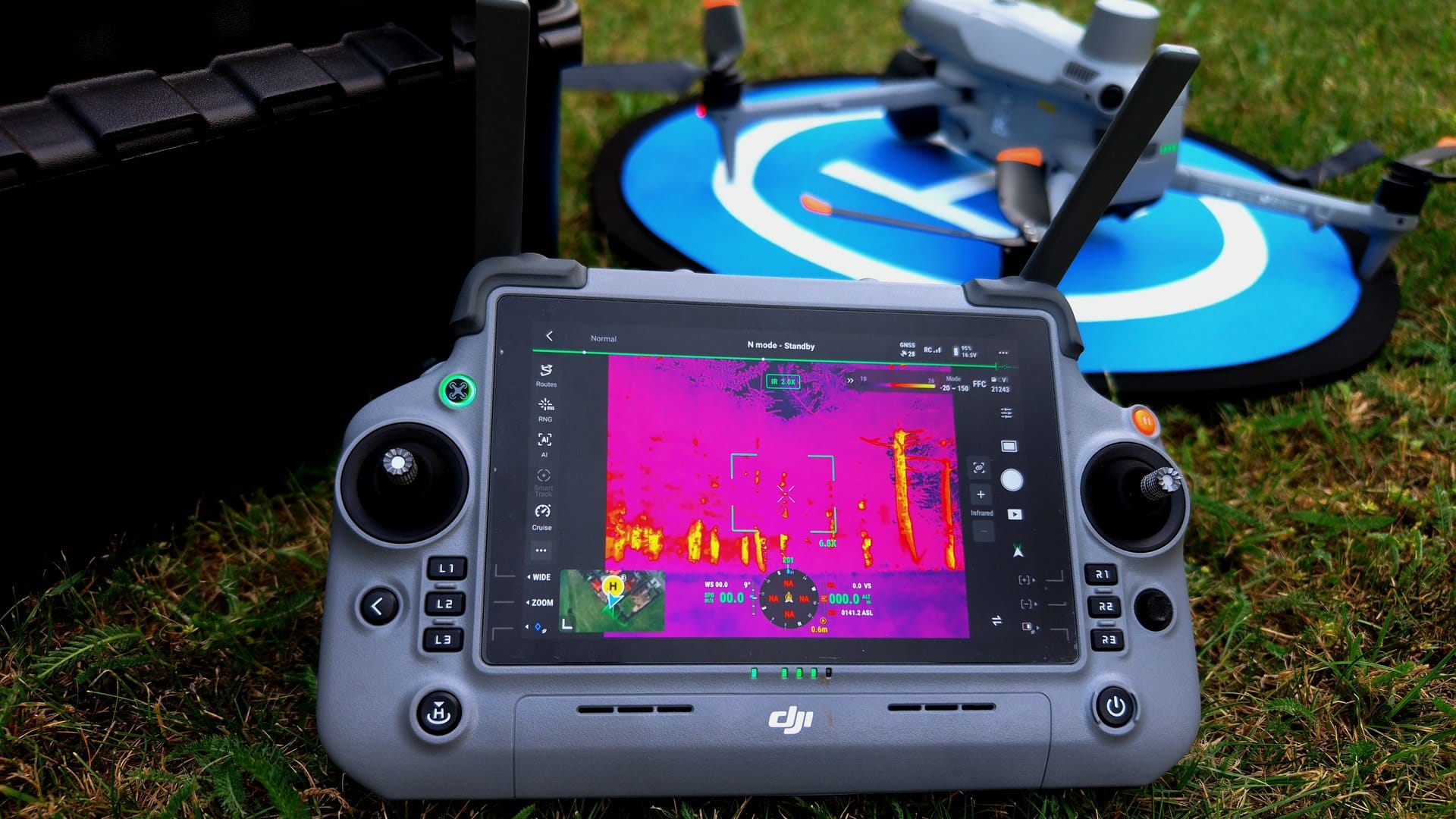

Kamera radiometryczna na DJI Matrice 4T
640 × 512 pxRozdzielczość kamery radiometrycznej
0,05 °CNajmniejsza wykrywana różnica temperatur
±2 °CDokładność pomiaru temperatury
3 dniRaport; zdjęcia i filmy od razu po locie
Co badamy kamerą termowizyjną z drona
Termowizja z drona sprawdza się wszędzie tam, gdzie obiekt jest duży, wysoki albo trudno dostępny z ziemi. Poniżej sześć rodzajów badań, które wykonujemy najczęściej, z opisem tego, co pokazuje termogram przy każdym z nich.
Badanie termowizyjne budynków
domy, bloki, budynki usługowe
Badanie termowizyjne budynku pokazuje, którędy ucieka ciepło. Na elewacjach widać mostki termiczne przy nadprożach, balkonach i wieńcach, nieciągłości ocieplenia, nieszczelne połączenia okien ze ścianą i miejsca zawilgocone. Przy blokach i budynkach wielorodzinnych jeden przelot obejmuje wszystkie ściany, także te od strony, z której nie ma dostępu z ziemi.
Realizujemy badania termowizyjne dla zarządców nieruchomości, wspólnot i spółdzielni mieszkaniowych, firm budowlanych i termomodernizacyjnych, audytorów energetycznych, ubezpieczycieli oraz właścicieli domów jednorodzinnych. Badanie zleca się najczęściej przy podejrzeniu strat ciepła, przed planowanym ociepleniem i po jego wykonaniu, gdy trzeba sprawdzić, czy prace dały oczekiwany efekt.
Badanie termowizyjne dachu
dachy skośne i płaskie
Badanie termowizyjne dachu pokazuje stan warstwy, której nie widać: ocieplenia i pokrycia od spodu. Termogram wskazuje miejsca, w których ciepło przenika przez dach, oraz pola zawilgocone, w których warto szukać przecieku. Nierozpoznane zawilgocenie nie kończy się na stracie ciepła: niszczy izolację i konstrukcję, dlatego materiał z badania przydaje się wykonawcy przy wycenie i zakresie napraw.
Badamy dachy domów jednorodzinnych, budynków wielorodzinnych i usługowych. Materiał z badania nadaje się bezpośrednio do rozmowy z wykonawcą, do wyceny prac naprawczych i do dokumentacji technicznej budynku.
Termowizja domowej instalacji fotowoltaicznej
instalacje na dachach domów
Badanie termowizyjne paneli fotowoltaicznych sprawdza, czy każdy moduł pracuje tak jak pozostałe. Hot spot, czyli punktowe przegrzanie ogniwa, obniża produkcję i z czasem może uszkodzić moduł. Najlepszy moment na badanie to okres przed upływem gwarancji, bo raport jest wtedy materiałem do reklamacji.
Instalacja podczas pomiaru pracuje pod obciążeniem, więc termogram pokazuje jej rzeczywisty stan. Badamy instalacje na dachach domów jednorodzinnych i niewielkich budynków. Instalacje wielkoskalowe obsługujemy osobno, na podstronie o inspekcjach farm fotowoltaicznych.
Na liniach i w stacjach termogram pokazuje przegrzewające się złącza, zaciski i połączenia. Badane elementy muszą pracować pod obciążeniem, bo dopiero wtedy przegrzanie jest widoczne, dlatego nalot wykonujemy przy pracującej instalacji. Przy okazji badań obiektów zdarza się też sprawdzić elementy instalacji elektrycznej widoczne na dachach i elewacjach.
Przekazujemy dokumentację: wskazujemy miejsce anomalii i jej temperaturę, a decyzja o zakresie prac należy do służb eksploatacji. Wizualny stan linii, słupów i izolatorów opisujemy na podstronie o inspekcjach dronem.
Inspekcja termowizyjna masztów i kominów przemysłowych
maszty, wieże, kominy
Na maszcie termogram pokazuje przegrzewające się złącza zasilania, moduły nadawcze i mufy kablowe, czyli elementy, które zapowiadają awarię, zanim coś przestanie działać. Na kominie widać miejsca uszkodzenia wyłożenia ogniotrwałego: płaszcz zewnętrzny jest tam wyraźnie cieplejszy od otoczenia.
Obiekty tego typu ogląda się zwykle z podnośnika albo z liny. Termowizja dronem obejmuje całą konstrukcję z powietrza, przy pracującym obiekcie, a przemysłowe badania termowizyjne nie wymagają wyłączania instalacji.
Inspekcja termowizyjna sieci ciepłowniczych dronem
sieci napowietrzne i podziemne
Wyciek ciepła z rurociągu podziemnego ogrzewa grunt nad nim, a na sieci napowietrznej uszkodzona izolacja świeci na termogramie jak pas. Z całego nalotu składamy ortofotomapę termiczną obejmującą przebieg sieci, na której podejrzane miejsce wskazuje się punktem, razem z otoczeniem.
Zamiast setek osobnych zdjęć powstaje jeden obraz całej trasy. Obchodzenie sieci pieszo z kamerą ręczną zajmuje dużo czasu, a nalot obejmuje ten sam odcinek znacznie szybciej, także tam, gdzie trasa biegnie przez tereny trudno dostępne.

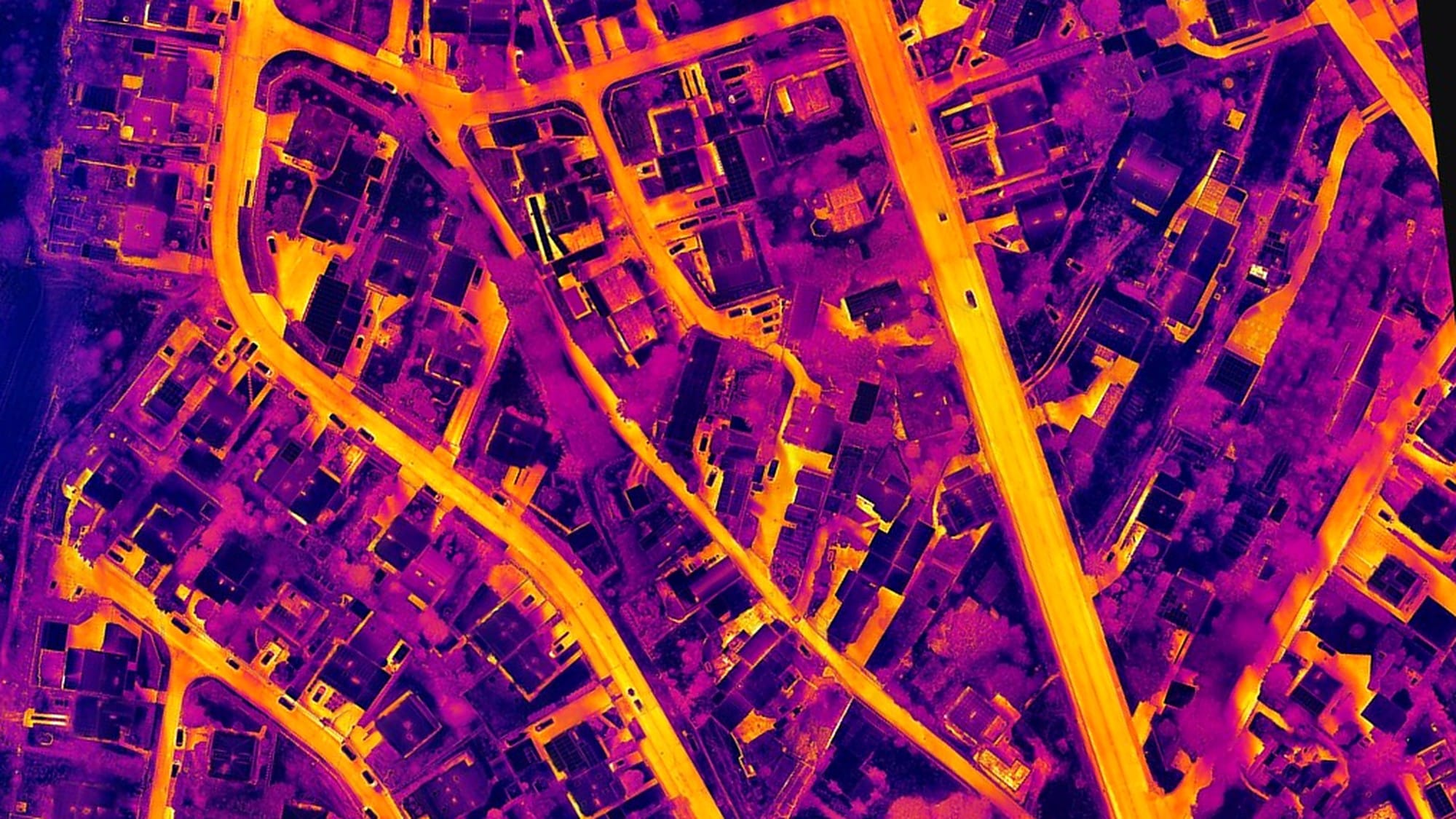

Ortofotomapa termiczna
Przy dużych obiektach pojedyncze termogramy nie wystarczą. Z serii zdjęć termowizyjnych składamy ortofotomapę termiczną: cały obszar jako jeden obraz w skali, na którym każdą anomalię można wskazać punktem zamiast opisywać ją słownie.
Powstaje przy nalotach nad sieciami ciepłowniczymi, dachami dużych budynków i terenami przemysłowymi. Przekazujemy ją w formacie GeoTIFF, w układzie WGS 84, więc otworzysz ją w programach do map i zestawisz z planem sieci albo działki.
Ortofotomapa termiczna ułatwia rozmowę między osobą, która zamówiła badanie, a ekipą, która będzie naprawiać. Zamiast opisu „trzeci odcinek za skrzyżowaniem” wystarczy punkt na mapie. Przy kolejnym nalocie ten sam obszar można porównać z poprzednim obrazem i sprawdzić, czy naprawa przyniosła efekt. Ortofotomapy w świetle dziennym i modele 3D opisaliśmy na osobnej podstronie.
Badanie kamerą termowizyjną z ziemi obejmuje to, co widać z chodnika. Dach, górne kondygnacje, komin czy trasa sieci zostają poza kadrem albo są widoczne pod ostrym kątem, który zniekształca odczyt.
Termowizja dronem pokazuje obiekt z odpowiedniej odległości i pod właściwym kątem, ze wszystkich stron. Dzięki temu badanie termowizyjne budynku obejmuje całą bryłę, a nie tylko jej dolną część, a przy sieciach i dachach jeden nalot zastępuje wiele godzin obchodzenia terenu.
Badanie termowizyjne dronem nie wymaga rusztowania, podnośnika ani wchodzenia na dach. Ludzie w budynku pracują i mieszkają normalnie, a instalacje działają, co przy termowizji jest wręcz warunkiem dobrego pomiaru.
Termowizja z drona daje też materiał, do którego można wrócić. Termogramy z datą i opisem zostają w dokumentacji budynku lub sieci, więc przy kolejnym sezonie grzewczym łatwo sprawdzić, czy problem narasta, czy został usunięty.
Cała bryła i dach
Obiekt pracuje dalej
Termogram i zdjęcie
Badanie termowizyjne przed termomodernizacją i po niej
Przed ociepleniem budynku termogram pokazuje, gdzie straty ciepła są największe: które ściany, narożniki i połączenia wymagają szczególnej uwagi. Projektant i wykonawca dostają konkretne miejsca, a nie ogólną informację, że budynek jest nieszczelny.
Po zakończeniu prac to samo badanie termowizyjne budynku sprawdza efekt. Nieciągłości ocieplenia, źle osadzone płyty, mostki termiczne przy balkonach i oknach widać na termogramie jako chłodniejsze lub cieplejsze pasy. To dobry moment, żeby wykryć usterki, zanim upłynie okres rękojmi.
Najwięcej daje zestawienie dwóch serii z tych samych ujęć: przed i po. Dlatego przy termomodernizacji warto zaplanować dwa naloty: drugi wykonujemy z zapisanego planu lotu, żeby termogramy dało się porównać ujęcie po ujęciu.
Przed ociepleniem
Po wykonaniu prac
Te same ujęcia
Trzy badania termowizyjne, o które pytają nas najczęściej
Każde opisujemy tak, żebyś przed zapytaniem wiedział, co przygotować i co otrzymasz.
01
Badanie termowizyjne domu lub bloku
Badanie termowizyjne domu pokazuje straty ciepła na całej bryle: ścianach, dachu, wokół okien i drzwi. W budynkach wielorodzinnych obejmujemy wszystkie elewacje, a tam, gdzie potrzebny jest obraz od środka, uzupełniamy go pomiarem wewnątrz. Termogramy opisujemy tak, żeby właściciel wiedział, która ściana i które okno wymagają uwagi.
Co przekazujemy
Termogramy każdej ściany i dachu, zdjęcia tych samych ujęć, raport z lokalizacją anomalii i rekomendacjami, co sprawdzić dalej.
Kiedy się sprawdza
Przy wysokich rachunkach za ogrzewanie, przed termomodernizacją i po jej zakończeniu, przy zakupie domu.
Jak przygotować
W dniu badania budynek powinien być ogrzewany jak zwykle. Podaj adres i opisz, czego szukamy.
Dla kogo
właściciele domówwspólnotyspółdzielniezarządcy
02
Termowizja domowej fotowoltaiki
Nalot nad dachem obejmuje wszystkie moduły instalacji w czasie pracy. Termogram pokazuje moduły i ogniwa, które nagrzewają się inaczej niż pozostałe, a raport przygotowujemy według metodyki IEC TS 62446-3. Każdy uszkodzony moduł jest oznaczony na planie instalacji, więc instalator od razu wie, który panel sprawdzić.
Co przekazujemy
Raport ze wskazaniem uszkodzonych modułów, rodzajem każdej anomalii, jej opisem i klasyfikacją, termogramy i zdjęcia.
Kiedy się sprawdza
Przy spadku produkcji, przed końcem gwarancji, po gradzie lub burzy.
Jak przygotować
Podaj adres, liczbę modułów i datę montażu. Instalacja musi pracować w czasie badania.
Dla kogo
właściciele instalacjiinstalatorzy
03
Termowizja sieci ciepłowniczej
Nalot wzdłuż trasy sieci obejmuje odcinki podziemne i napowietrzne. Ze zdjęć składamy ortofotomapę termiczną, na której widać cieplejsze pasy gruntu nad rurociągiem i miejsca uszkodzonej izolacji. Obraz całej trasy ułatwia wybór odcinków, które warto odkopać w pierwszej kolejności.
Co przekazujemy
Ortofotomapę termiczną w GeoTIFF, termogramy podejrzanych miejsc, raport z ich lokalizacją i rekomendacjami.
Kiedy się sprawdza
Przed sezonem grzewczym i w jego trakcie, przy planowaniu remontów sieci, po awarii.
Jak przygotować
Przekaż plan przebiegu sieci, jeśli go masz, i informację, czy sieć pracuje w dniu nalotu.
Przygotowujemy dwa rodzaje raportów, bo służą do innych rzeczy.
Raport 01
Budynki, dachy, sieci i infrastruktura
termogramy z wartościami temperatur
zdjęcia w świetle dziennym tych samych ujęć
lokalizacja każdej anomalii na obiekcie
rekomendacje, co sprawdzić dalej
na życzenie ortofotomapa termiczna
Raport 02
Domowa instalacja fotowoltaiczna
wskazanie uszkodzonych modułów na planie instalacji
rodzaj każdej anomalii
opis anomalii
klasyfikacja anomalii
termogramy i zdjęcia modułów
Raport przekazujemy do 3 dni po locie. Zdjęcia i filmy możemy przesłać od razu, jeszcze tego samego dnia. Przekazujemy dokumentację; decyzję o zakresie prac podejmuje właściciel, zarządca albo wykonawca.
Każdy raport zaczyna się od opisu obiektu i warunków w dniu pomiaru, a kończy zestawieniem wszystkich wskazanych miejsc. Raport z badania termowizyjnego budynku czyta się jak listę miejsc do sprawdzenia, a raport z fotowoltaiki jak listę modułów z opisem tego, co się z nimi dzieje.
Dla kogo wykonujemy badania termowizyjne
Właściciele domówBadanie termowizyjne domu przed remontem i po nim
Wspólnoty i spółdzielnieStraty ciepła w budynkach wielorodzinnych
Zarządcy nieruchomościDachy i elewacje budynków usługowych
Firmy budowlane i termomodernizacyjneSprawdzenie ocieplenia po wykonaniu
Audytorzy energetyczniMateriał do analizy budynku
UbezpieczycieleDokumentacja zawilgoceń i szkód
Właściciele instalacji fotowoltaicznychModuły przed końcem gwarancji
Przedsiębiorstwa ciepłowniczePrzebieg i izolacja sieci
Zakłady przemysłoweKominy, maszty i instalacje
